微电子洁净车间气体设计分析

发布时间:2024-02-28
已有 1825 家企业看过

       随着微电子技术的不断发展,洁净车间在半导体、集成电路、平板显示等产业领域中的应用越来越广泛。微电子洁净车间的环境质量对于产品的质量和生产效率具有至关重要的影响。以下是合景净化工程公司整理的微电子洁净车间装修气体管路设计的分析:

一、气体管路设计的基本原则

       在微电子制造过程中,气体管路需要输送高纯度的气体,如氩气、氮气、氧气等。因此,气体管路设计应确保气体的纯度和洁净度,避免因杂质和颗粒物进入而影响产品的质量和性能。

       气体在管路中流动时会产生阻力,导致压力损失。为了确保气体能够顺畅地通过管路,设计时应尽量减少管路的弯曲和变径,选用内壁光滑的优质管材,以降低气体流动的阻力。

       气体管路设计应遵循相关安全标准和规范,确保管路系统的安全可靠。例如,合理设置安全阀、压力表等安全装置,防止气体泄漏和超压事故的发生。

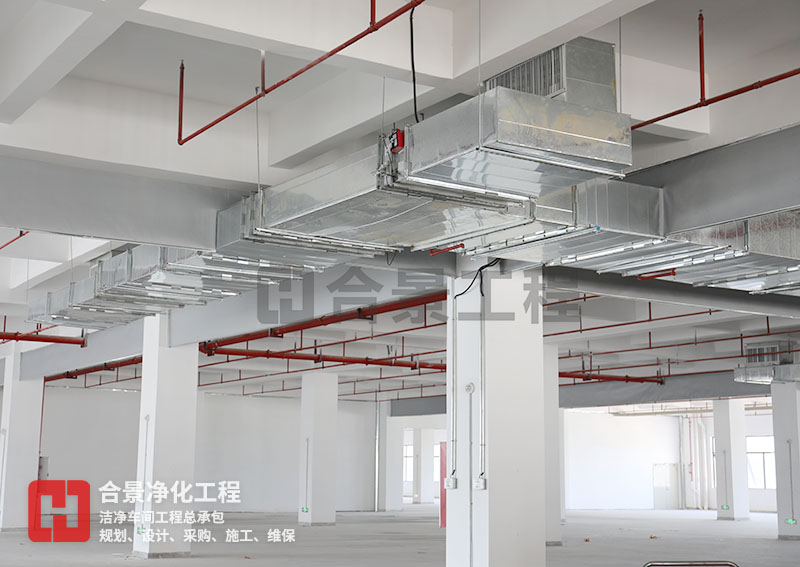

微电子洁净车间


二、气体管路设计的内容

       根据气体的性质和用途选择合适的管材,如不锈钢、铜、铝等。考虑到洁净车间的特殊要求,应选择内壁光滑、耐腐蚀、不易生锈的优质管材。

       根据气体流量和流速计算管径,确保气体在管路中能够顺畅流动。同时,考虑到管路系统的压力损失和气体的后处理设备,应适当调整管径以满足实际需求。

       根据洁净车间的结构和工艺要求,合理规划气体管路的布局。尽量减少管路的长度和弯曲,避免交叉和干涉。同时,考虑操作和维护的便利性,合理设置管路附件和支架。

       为了确保气体流动的稳定性和均匀性,设计时应考虑气流的控制措施。例如,采用渐变式管接头、消音器等装置降低气流噪音;采用流量调节阀、分流器等装置实现气流分配的均匀性。

       为了实时监测气体管路系统的运行状态,应设计相应的监控系统。同时,为了确保安全,还应设置报警系统,对异常情况进行及时报警和处理。监控与报警系统应具备数据采集、处理、存储和分析功能,为管路系统的正常运行和维护提供有力支持。

三、气体管路设计的注意事项

       在进行气体管路设计时,应遵守国家和行业的相关法规标准,确保设计合规性和安全性。

       在设计前应对工艺流程和气体特性进行充分了解和分析,以便选择合适的管材、管径和附件。同时,应了解气体之间的兼容性和可能的化学反应,以避免因气体混合而产生危险。
