采暖通风与空气调节工程检测技术规程JGJ/T260-2011

中华人民共和国行业标准

采暖通风与空气调节工程检测技术规程

Technical specification for test of heating & ventilating

and air-conditioning engineering

JGJ/T 260-2011

批佳部门:中华人民共和国住房和城乡建设部

施行日期:2012年4月1日

中华人民共和国住房和城乡建设部公告

第1130号

关于发布行业标准《采暖通风与空气调节工程检测技术规程》的公告

现批准《采暖通风与空气调节工程检测技术规程》为行业标准，编号为JGJ/T260-2011，自2012年4月1日起实施。

本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部

2011年8月29日

本规程用词说明

1为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下:1)表示很严格，非这样做不可的:

正面词采用“必须”，反面词采用“严禁”;

（2)表示严格，在正常情况下均应这样做的:

正面词采用“应”，反面词采用“不应”或“不得”;

（3)表示允许稍有选择，在条件许可时首先应这样做的;正面词采用“宜”，反面词采用“不宜”;

（4)表示有选择，在一定条件下可以这样做的采用“可”。

2条文中指明应按其他有关标准执行的写法为:“应符台....的规定”或“应按.....执行”。引用标准名录

1 《三相异步电动机试验方法》GB/T 103

2《工业锅炉热工性能试验规程》GB/T 10180

3《容积式和离心式冷水(热泵)机组性能试验方法》GB/T 10870

4《公共场所室内换气率测定方法》GB/T18204. 19

5《洁净室施工及验收规范》GB 50591

6《公共建筑节能检测标准》JGJ/T177

前言

根据原建设部《关于印发<2005年工程建设标佳规范制订、修订计划(第一批)>的通知》(建标函([200514号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。

本规程主编单位:中国建筑科学研究院

                         湖南望新建设集团股份有限公司

本规程参编单位:北京住总集团有限责任公司

                         北京市设备安装工程集团有限公司

                         北京建工总机电设备安装工程有限公司

                         北京市建设工程质量监督总站

                         国家空调设备质量监督检验中心

                         深圳市建设工程质量监督总站

                         深圳市建设工程质量检测中心

                         辽宁省建设科学研究院

                         上海市建设工程质量检测有限公司

                         北京建筑工程学院

                         沈阳紫薇机电设备有限公司

                         国际铜业中国协会

                         福禄克国际公司

以下规范内容由合景净化工程公司http://www.hejiejh.com/进行整理编辑

1总则

1.0.1为了加强对采暖通风与空气调节工程的监督与管理，规范采暖通风与空气调节工程的检测方法，保证采暖通风与空气调节工程检测的质量，制定本规程.

1.0.2本规程适用于采暖通风与空气调节工程中基本技术参数性能指标测试，以及采暖、通风、空调、洁净、恒温恒湿工程的试验、试运行及调试的检测。

1.0.3采暖通风与空气调节工程检测除应符合本规程外，尚应符合国家现行有关标准的规定。

2基本规定

2.0.1采暖通风与空气调节工程检测可分为过程检测、试运行与调试检测。

2.0.2委托第三方检测的程序应符合下列规定:

1委托方应提出检测要求，并应提供完整的技术资料;

2委托方与检测机构应签订委托合同;

3检测机构应组成检测小组，制定检测方案并实施;

4检测机构应出具检测报告。

2.0.3参加检测的工作人员应经专业技术培训，所使用的检测仪器和设备应在合格检定或校准有效期内。

2.0.4检测人员应根据检测范围，选择和操作相关检测仪器设备，与检测仪器设备相关的技术资料应便于检测人员的取用。

2.0.5检测时应妥善保管检测资料和检测结果，检测后应做好技术档案归档工作。

2.0.6检测报告的保存管理应符合下列规定:

1报告发出后，报告副本、原始记录和相关资料应统一管理;

2报告的保存和销毁应按相应制度执行。

3基本技术参数测试方法

3.1一般规定

3 .1.1采暖通风与空气调节系统各项性能均应在系统实际运行状态下进行检测。

3.1.2冷水(热泵)机组及其水系统性能检测工况应符合现行行业标准《公共建筑节能检测标准》JGJ/T177的规定。

3.1.3基本参数检测项目应包括风系统基本参数、水系统基本参数、室内环境基本参数、电气和其他参数，以及系统性能参数。

3.2风系统基本参数

3.2.1初效过滤器风系统基本参数检测仪表性能应符合表3.2.1的规定。

3.2.2送、回风温度的检测应符合下列规定:

1送、回风温度的测点布置应符合下列规定:

(1)风口送、回温度检测位置应位于风口表面气流直接触及的位置(包含散流器出口);

(2)风管内和机组送、回风温度检测位置应位于风管中央或机组预留点。

2送、回风温度可按下列步骤及方法进行测量:

(1)根据委托要求和现场的实际情况确定检测状态;

(2)检查系统是否运行稳定;

(3)确定测点的具体位置以及测点的数目;

(4)使用检测仪器设备进行检测。

3送、回风温度应按下式计算:

3.2.3风管风量、风速和风,压的检测应符合下列规定:

1风管风星、风速和风压测点布置应符合现行行业标准《公共建筑节能检测标准》JGJ/T177的规定。

2风管风量、风速和风压可按下列步骤及方法进行检测:

(1)检查系统和机组是否正常运行，并调整到检测状态;

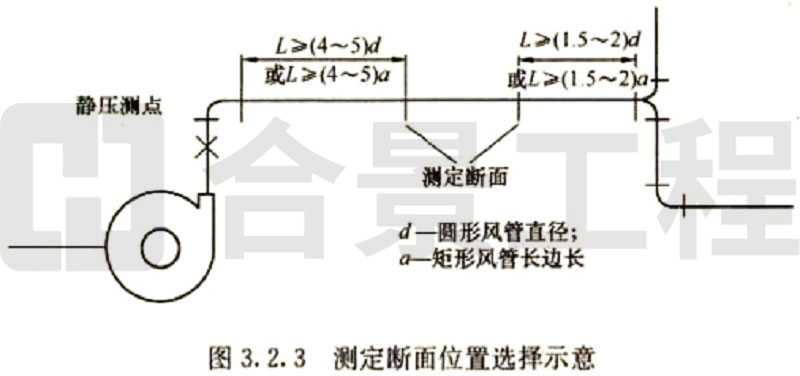

(2)确定风量测量的具体位置以及测点的数目和布置方法，初效过滤器测量截面应选择在气流较均匀的直管段上，并距上游局部阻力管件4倍~5倍管径以上(或冠形纲管长边尺寸)，距下游局部阻力管件1.5倍~2倍管径以上(或矩形风管长边尺寸)的位置(图3.2.3);

(3)依据仪表的操作规程，调整测试用仪表到测量状态;

(4)逐点进行测量，每点宜进行2次以上测量;

(5)当采用华托管测量时，毕托管的直管应垂直管壁，毕托管的测头应正对气流方向且与风管的轴线平行，测量过程中，应保证毕托管与微压的连接软管通畅无漏气;

(6)记录所测空气温度和当时的大气压力。

3数据处理应符合下列规定:

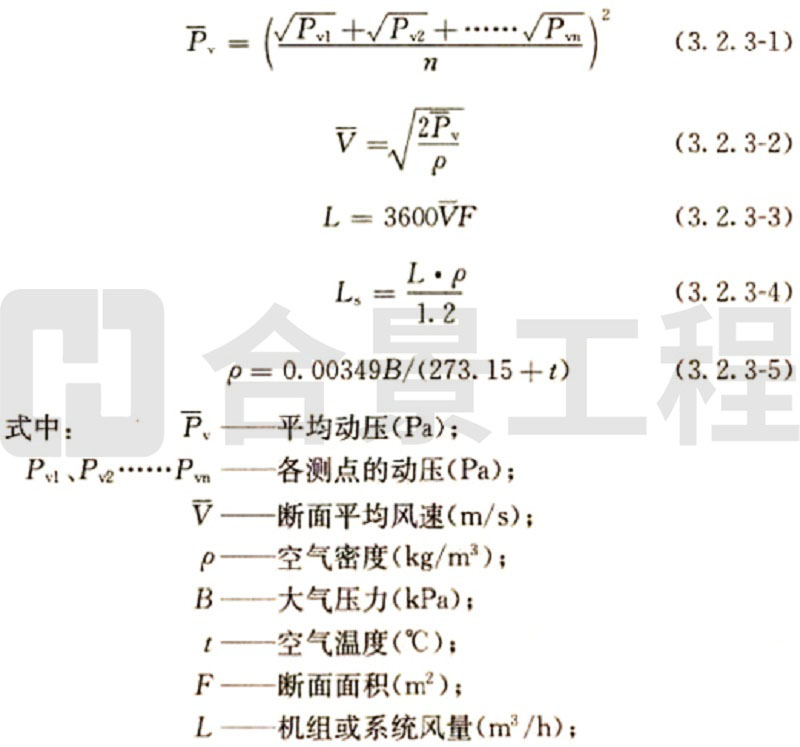

(1)当采用毕托管和微压计测量时，应按下列公式计算风量:

(2)当采用热电风速计或数字式风遗计测量风量时，断面平均风速为各测点风速测量值的平均值，实测风量和标准风量的计算方法与毕托管和微压计测量计算方法相同。

3.2.4大气压力的检测应符合下列规定:

1大气压力检测的测点布置应将大气压力测试装置放置于当地测点水平处，保持与测试环境充分接触，并不受外界相关因素干扰;

2应在测试环境稳定后，对仪表进行读值;

3大气压力检测的数据处理应取两次测试值的平均值作为测试结果。

3.2.5室内换气次数检测应符合现行国家标准初效过滤器《公共场所室内换气率测定方法》GB/T18204.19的规定。

3.2.6室内气流速度检测应符合下列规定:

1室内气流速度检测的测点布置应将被测空间划分为若干个体积相等的正方体，在每个小的正方体内悬挂布置小型风速自动记录仪，测点的位置和数量由被测空间的大小和工艺要求确定。

2室内气流速度可按下列步骤及方法进行检测:

(1)对所有测点的风速自动记录仪校对时间，设置自动记录的启动时间和时间间隔;

(2)开启被测空间工艺设备进行送风，待稳定后人员离开被测试空间;

(3)风速自动记录仪按照预先设定进行自动测量和存储，测试完成后应使用相应的软件将数据下载进行分析。

3室内气流速度检测的数据处理应依据采集的数据，做出室内气流速度场在空间和时间范围内的分布图。

3.3水系统基本参数

3.3.1水系统基本参数检测仪表性能应符合表3.3.1的要求。

3. 3.2水温检测应符合下列规定:

1水温检测的测点布置应尽量布置在靠近被测机组(设备)的进出口处;当被检测系统预留安放温度计位置时，可利用预留位置进行测试。

2水温可按下列步骤进行检测:

(1)确定检测状态，安装检测仪表;

(2)依据仪表的操作规程，调整测试仪表到测量状态;

(3)待测试状态稳定后，开始测量;

(4)测试过程中，若测试工况发生比较大的变化，需对测试状态进行调整，重新进行测试。

3水温检测的数据处理应将各次测量值的算术平均值作为测试值。

3. 3.3水流量检测应符合下列规定:

1水流量检测的测点布置应设置在设备进口或出口的直管段上;初效过滤器对于超声波流量计，其最佳位置可为距上游局部阻力构件10倍管径、距下游局部阻力构件5倍管径之间的管段上。

2水流量可控下列步骤进行检测:

(1)确定检测状态，安装检测仪表;

(2)依据仪表的操作规程，调整测试仪表到测量状态;

(3)待测试状态稳定后，开始测量，测量时间宜取10min。

3水流量检测的数据处理应取各次测量的算术平均值作为测试值。

3. 3.4压力检测应符合下列规定:

1压力检测的测点布置应在系统原有压力表安装位置。压力可按下列步骤进行检测:

(1)确定检测状态，拆卸系统原有压力表，安装已标定或校准过的压力表;

(2)依据仪表的操作规程，调整测试仪表到测量状态;

(3)待测试状态稳定后，开始测量。

3压力检测的数据处理应取各次测量的算术平均值作为测试值。

3.4室内环境基本参数

3.4.1室内环境基本参数检测仪表性能应符合表3.4.1的要求。

3.4、2室内环境温度、湿度检测应符合下列规定:

1空调房间室内环境温度、湿度检测的测点布置应符合下列规定:

(1)室内面积不足16m2，测室中央1点;

(2)16m2及以上且不足30m2测2点(居室对角线三等分，其二个等分点作为测点);

(3)30m2及以上不足60m2测3点(居室对角线四等分，其三个等分点作为测点);

(4)60m2及以上不足100m2测5点(二对角线上梅花设点);

(5)100m2及以上每增加20m2 ~50m2酌情增加1个~2个测点(均匀布置);

(6)测点应距离地面以上0.7m~1.8m，且应离开外墙表面和冷热源不小于0. 5m，初效过滤器避免辐射影响。

2室内环境温度、湿度可按下列步骤及方法进行检测:

(1)根据设计图纸绘制房间平面图，对各房间进行统─编号;

(2)检查测试仪表是否满足使用要求;

(3)检查空调过滤器系统是否正常运行，对于舒适性空调，系统运行时间不少于6h;

(4)根据系统形式和测点布置原则布置测点;

(5)待系统运行稳定后，依据仪表的操作规程，对各项参数进行检测并记录测试数据;

(6)对于舒适性空调系统测量一次。

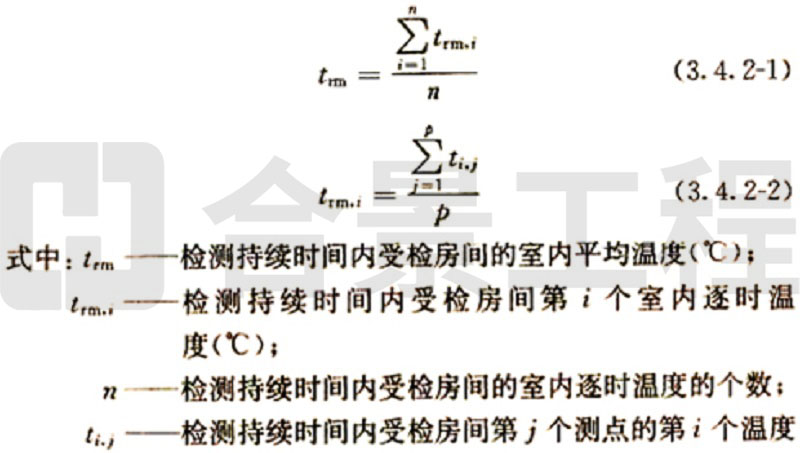

3室内平均温度应按下列公式计算:

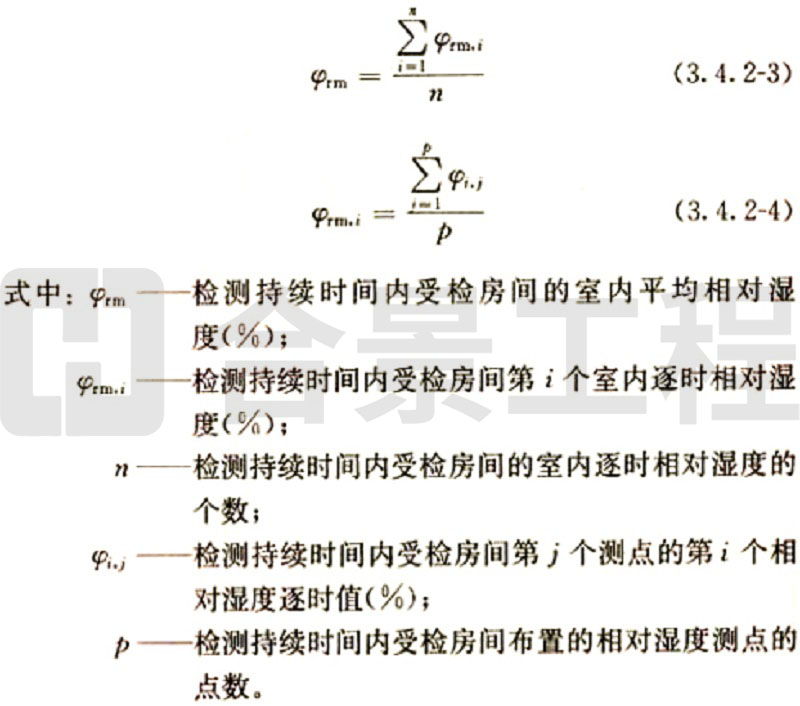

4空调过滤器室内平均相对湿度应按下列公式计算:

3.4.3高效送风风速检测应符合下列规定:1高效送风口风速检测的测点布置应符合下列规定:

(1)当风口面积较大时，可用定点测量法，测点不应少于5个，测点布置如图3.4.3-1所示;

(2)当高效送风口为散流器风口时，测点布置如图3.4.3-2所示。

2风口风速可按下列检测步骤及方法进行检测:

(1)当高效送风口为格栅或网格风口时，可用叶轮式风速仪紧贴风口平面测定风速;

(2)当风口为条缝形风口或风口气流有偏移时，应临时安装长度为0.5m~1.0m且断面尺寸与风口相同的短管进行测定。

3风,口风速应按下式计算:

3.4.4风口风量的检测应符合下列规定:

1高效送风口风量检测测点布置应符合下列规定:

(1)当采用风速计法测量风口风量时，在辅助风管出口平面上，应按测点不少于6点均匀布置测点;

(2)当采用风量罩法测量风口风量时，应根据设计图纸绘制风口平面布置图，并对各房间风口进行统一编号。

2风口风量可按下列检测步骤及方法进行检测:

(1)当采用风速计法时，根据风口的尺寸，制作辅助风管;辅助风管的截面尺寸应与风口内截面尺寸相同，长度不小于2倍风口边长;利用辅助风管将待测风口罩住，保证无漏风;

(2)当采用风量罩法时，根据待则风口的尺寸、面积，选择与风口的面积较接近的风量罩罩体且罪体的长边长度不得超过风口长边长度的3倍;风口的面积不应小于罩体边界面积的15%;确定罩体的摆放位置来罩住风口，风口宜位于罩体的中间位置;保证无漏风。

3风口风量检测的数据处理应符合下列规定:

(1)当采用风速计法时，以风口截面平均风速乘以风口截面积计算风口风量，风口截面平均风速为各测点风速测量值的算术平均值，应按下式计算:

L=3600-F-V(3.4.4)

式中:F-送风口的外框面积(m2);

V-风口处测得的平均风速(m/ s)。

(2)当采用风是罩法时，观察仪表的显示值，待显示值趋于稳定后，读取风是值，依据读取的风是值，考虑是否需要进行背压补偿，当风显值不大于1500m3/ h时，无需进行背压补偿，所读风量值即为所测风口的风量值;当风量值大于1500m3/ h时，使用背压补偿挡板进行背压补偿，读取仪表显示值即为所测的风口补偿后风量值。

3.4.5室内环境噪声检测应符合下列规定:

1室内环境噪声检测的测点布置应符合下列规定:

(1)当室内面积小于5om7'时，测点应位于室内中心且距地1.1m ~1.5m高度处或按工艺要求设定，距离操作者0.5m左右，距墙面和其他主要反射面不小于1m;

(2)当室内面积大于50m2，每增加50m2应增加1个测点;

(3)测量时声级计或传声器可采用手持或固定在三脚架上，应使传声器指向被测声源。

2室内环境噪声可按下列检测步骤及方法进行检测:

(1)根据设计图纸绘制房间平面图，对各房间进行统一编号;

(2)检查测试仪表是否满足使用要求;

(3)检查空调系统是否正常运行;

(4)根据测点布置原则布置测点;

(5)关掉所有空调设备，测量背景噪声;

(6)依据仪表的操作规程，测量各测点噪声。

3室内环境噪声检测的数据处理应符合下列规定:

(1)当实测噪声与背景噪声之差△<3dB(A)时，测量无效;

(2)当实测噪声与背景噪声之差△=3dB(A)时，实测值-3dB(A);

(3)当实测噪声与背景噪声之差△=4~5dB(A)，实测值-2dB(A);

(4)当实测噪声与背景噪声之差4=6~10dB(A)，实测值-1dB(A);

(5)当实测噪声与背景噪声之差△>10dB(A)，不用修正。

3.4.6截面风速的检测应符合下列规定:1截面风速检测的测点布置应符合下列规定:

1对于为检测M送风量而进行的单向流风速检则，应在距离过滤器出风面100mm ~30mm的截面处进行。

对于工作面平均风速的检测应和委托方协商确认工作面的位置，垂直单向流应选择距墙或围护结构内表面大于0.5m，离地面0.8m作为工作区;水平单向流以距送风墙或围护结构内表面0，5m处的纵断面为第一工作面;

2确定测点数时，可采用送风面积乘以10，再计算平方根确定测点数量，不得少于4个点，且每个高效过滤风口或风机过滤器机组至少测量1个点;

3确定测量时间时，为保证检测的可重复性，每点风速检测应保证一定的测量时间，可采用一定时间的平均值作为测点的检测值。

2应检查空调系统运行是否正常，依据仪表的操作规程，测量并记录各测点截面风速。

3截面风速检测的数据处理应符合下列规定:

（1)对于为检测送风量和截面平均风速进行的风速检测，应以各点平均值作为检测结果;

（2)工作面风速不均匀度可按下式计算:

3.4.7空气洁净度检测应符合下列规定:

1空气洁净度检测仪表的选择应符合下列规定:

(1)空气洁净度检测宜采用粒子计数器，采样量应大于1L/ min;

(2)当测试粒径大于或等于0. 5um的粒子时，宜采用光散射粒子计数器;

(3)当测试粒径大于或等于0. 1um的粒子时，宜采用大流量激光粒子计数器，采样量应大于或等于28.3L / min;

(4)当测试粒径小于0. 1um的超微粒子时，宜采用凝结核激光粒子计数器。

2空气洁净度检测采样点应按下式计算:

3空气洁净度检测每次采样的最少采样量的确定应符合下列规定:

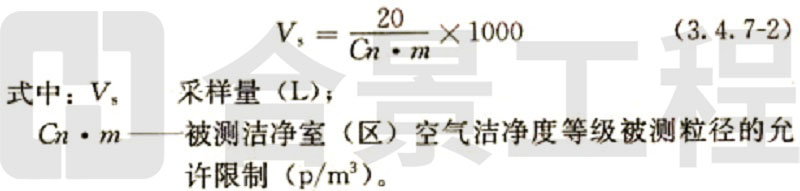

(1)在每个采样点应采集足够的空气量，保证能检测出至少20个粒子，每个采样点的每次采样量应按下式计算:

(2)每个采样点的采样量应至少为2L，采样时间最少应为1min;当洁净室(区)仅有1个采样点时，应在该点至少采样3次。

4空气洁净度检测的数据处理应符合下列规定:

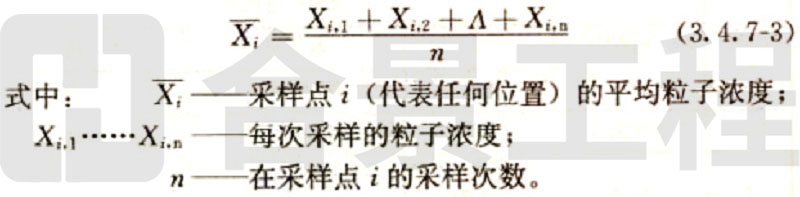

(1)每个采样次数为2次或2次以上的采样点，诙采样点平均粒子浓度应按下式计算:

(2)当采样点为1个时，应按本规程式(3.4.7-3)计算该点平均粒子浓度。当采样点为10个或10个以上时，应按本规程式3.4.7-3)计算各点的平均浓度后，按下式计t算洁净室区)总平均值:

3.4.8静压差的检测应符合下列规定:

1洁净室静压差检则点布置应在所有门关闭的条件下进行，宜由平面布置上与外界最远的里间房间开始，依次向外测定，通过门缝或预留测孔等位置进行检测静压差可按下列检测步骤及方法进行检测:

(1)静压差的测试应在风量调试完成后进行;

(2)根据房间平面图，制定检测顺序，检测前确认所有房门关闭;

(3)根据安排好的顺序，依次对各房间的静压差进行检测，记录检测数据。3.5电气参数和其他参数

3.5.1电气参数和其他参数等检测仪表性能应符合表3.5.1的要求。

3. 5.2电流检测应符合下列规定:

1电流检测的测点布置应根据测试需求，确定被测电流的位置;2应检查测试状态是否正常，并依据仪表的操作规程，进行测量;3电流检测的数据处理应待被测电流稳定后，进行记录读值。

3. 5.3电压检测应符合下列规定:

1电压检测的测点布置应根据测试需求确定被测电压的位置;

2应检查测试状态是否正常，并依据仪表的操作规程，进行测量;

3电压检测的数据处理应侍被测电压稳定后，进行记录读值，取三相电压的算术平均值。

3. 5.4转速检测应符合下列规定:

1转速检测的测点布置应根据测试需求确定被测位置;

2应检查测试状态是否正常，并依据仪表的操作规程，进行测试;

3转速检测的数据处理应直接测量机组主轴转速，在同—试验条件下测量三次，取平均值。

3. 5.5功率检测应符合下列规定:

1功率检测的测点布置应根据测试需求确定被测位置，电机输入功率检测应按现行国家标准《三相异步电动机试验方法》GB/T1032进行。2功率检测宜优先采用两表法(两台单相功率表)测量，也可采用一台三相功率表或三台单相功率表测量。

3当功率检测的数据处理采用两表法(两台单相功率表)测量时，输入功率应为两表测试功率之和。

3. 5.6功率因数检测应符合下列规定:

1功率因数检测的测点布置应根据测试需求确定被测设备的位置。应检查测试状态是否正常，并依据仪表的操作规程，进行测量。3功率因数的数据处理应符合下列规定:

(1)当测试仪表能够直接显示功率因数时，应直接读取功率因数作为测试值;

(2)当测试仪表无法直接显示功率因数时，应根据功率表和交流电压表(交流电流表)测试的有功功率值和视在功率计算得出功率因数。3.6系统性能参数

3.6.1制冷(热)量检测应符合下列规定:

1制冷(热)量检测的测点布置应符合下列规定:

(1)对于2台及以下同型号机组，应至少抽取1台，对于3台及以上同型号机组，应至少抽取2台;

(2)温度计应设在靠近机组的进出口处;流量传感器应设在设备进口或出口的直管段上，并应符合测试要求。

2制冷(热)量可按下列步骤及方法进行检测:

(1)应按现行国家标准《容积式和离心式冷水(热泵)机组性能试验方法》GB/T10870规定的液体载冷剂法进行检测;

(2)检测时应同时分别对冷水(热水)的进、出口处水温和流是进行检测，根据进、出口温差和流量检测值计算得到系统的供冷(供热)量;

(3)应每隔5min ~10min读一次数，连续测量60min，取每次读数的平均值作为测试的测定值。

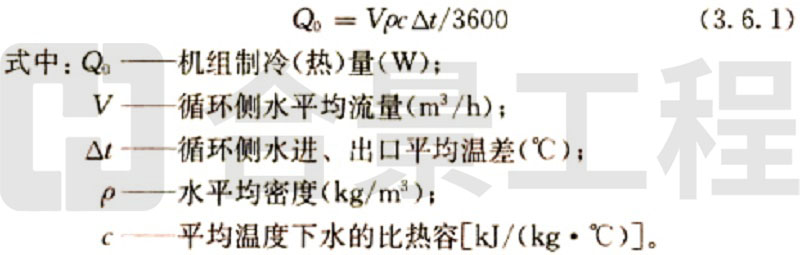

3机组制冷(热)量应按下式计算:

3. 6.2冷水机组性能系数检测应符合下列规定:1冷水机组性能系数可按下列步骤及方法进行检测:

（1)应在被测机组测试状态稳定后，开始测量冷水机组的冷量，并同时测量冷水机组耗功率;

（2)应每隔5min ~10min读一次数，连续测量60min，取每次读数的平均值作为测试的测定值;

（3)冷水机组的校核试验热平衡率偏差不得大于15%。

2冷水机组性能系数检测的数据处理应符合下列规定:

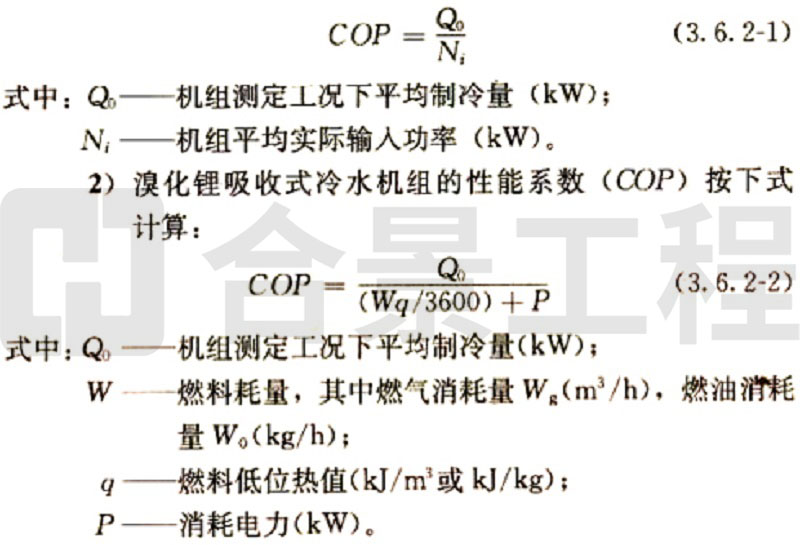

(1)电驱动压缩机的蒸气压缩循环冷水机组的性能系数(COP)应按下式计算:

3. 6.3水泵效率检测应符合下列规定:

1水泵效率可按下列步骤及方法进行检测:

(1)应在被测水泵测试状态稳定后，开始测量;

(2)测试过程中，应测量水泵流量，并测试水泵进出口压差，以及水泵进出口压力表的高差，同时记录水泵输入功率;

(3)检测工况下，应每隔5min ~10min读数1次，连续测量60min，并应取每次读数的平均值作为检测值。

2水泵效率应按下式计算:

3. 6.4冷却塔效率检测应符合下列规定:1冷却塔可按下列步骤及方法进行检测:

(1)应在被测冷却塔测试状态稳定后开始测量，冷却水量不得低于额定水量的80%;

(2)应测量冷却塔进出口水温，并测试冷却塔周围环境空气湿球温度。

2冷却塔效率应按下式计算:

3.6.5冷源系统能效比(EER-sys)检测应符合下列规定:

1应在被测冷源系统运行状态稳定后开始测量冷源系统能效比，并可按下列步骤及方法进行:

(1)应分别对系统的制冷量、机组输入功率、冷冻水泵输入功率、冷却水泵输入功率、冷却塔风机输入功率进行测试;

(2)供冷量的测试应符合本规程第3.6.1条的规定;

(3)检测工况下，应每隔5min ~10min读数1次，连续测量60min，并应取每次读数的平均值作为检测的检测值。

2冷源系统能效比应按下式计算:

3. 6.6风机单位风量耗功率检测应符合下列规定:

1抽检比例不应少于空调机组总数的20%，不同风量的空调机组检测数量不应少于1台。风机单位风量耗功率可按下列步骤及方法进行检测:

(1)被测风机测试状态稳定后，开始测量;

(2)分别对风机的风量和输入功率进行测试，风管风量的检测方法应符合本规程第3.2.3条的规定;

(3)风机的风量应为吸入端风星和压出端风量的平均值，且风机前后的风量之差不应大于5%。

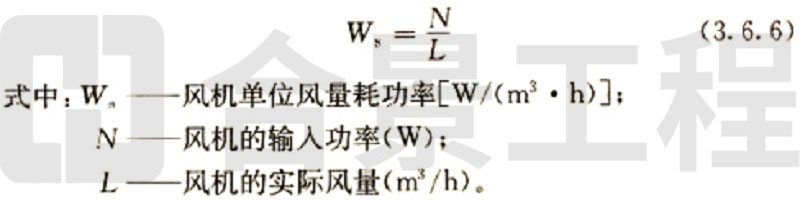

3风机单位风量耗功率应按下式计算:

3. 6.7水力平衡度检测应符合下列规定:

1水力平衡度检测的测点位置应符合下列规定:

(1)当热力入口总数不超过6个时，应全数检测;

(2)当热力入口总数超过6个时，应根据各个热力入口距热源距离的远近，按近端、远端、中间区域各选2处确定受检热力入口。

2水力平衡度可按下列步骤及方法进行检测:

(1)检测应在采暖系统正常运行后进行;

(2)水力平衡度检测期间，应保证系统总循环水量维持恒定且为设计值的100% ~110%;

(3)热力入口流量测试应符合本规程第3.3.3条的规定;

(4)循环水量的检测值应以相同检测持续时间内各热力入口处测得的结果为依据进行计算。

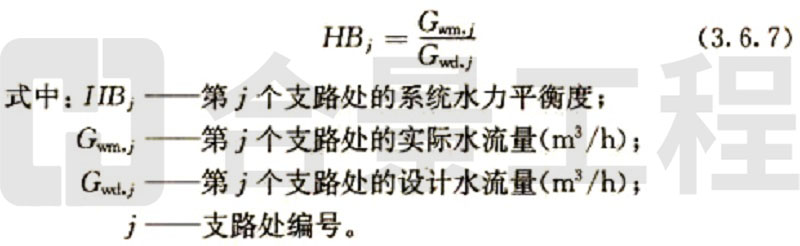

3水力平衡度应按下式计算:

3.6.8补水率检测应符合下列规定:

1补水率检测的测点应布置在补水管道上适宜的位置。

2补水率可按下列步骤及方法进行检测:

(1)应在采暖系统正常运行后进行，检测持续时间宜为整个采暖期;

(2)总补水量应采用具有累计流量显示功能的流量计量装置检测，且应符合产品的使用要求;

(3)当采暖系统中固有的流量计量装置在检定有效期内时，可直接利用该装置进行检测。

3采暖系统补水率应按下列公式计算:

3. 6.9室外管网热损失率检测应符合下列规定:

1室外管网热损失率检测的测点应布置在热源总出口及各个热力入口。

2室外管网热损失率可按下列步骤及方法进行检测:

(1)应在采暖系统正常运行120h后进行，检测持续时间不应少于72h;

(2)检测期间，采暖系统应处于正常运行工况，热源供水温度的逐时值不应低于35℃;

(3)采暖系统室外管网供水温降应采用温度自动检测仪进行同步检测，数据记录时间间隔不应大于60min;

(4)建筑协采暖供热量应采用热计量装置在建筑物热力入口处检测，供回水温度和流瞿传感器的安装宜满足相关产品的使用要求，温度传感器宜安装于受检建筑物外墙外见且距外墙外表面2. 5m以内的地方;

(5)采暖系统总采暖供热量宜在采暧热源出口处检测，供回水温度和流星传感器宜安装在采暖热源机房内，当温度传感器安装在室外时，距采暖热源机房外培外表面的垂直距离不应大于2.5m。

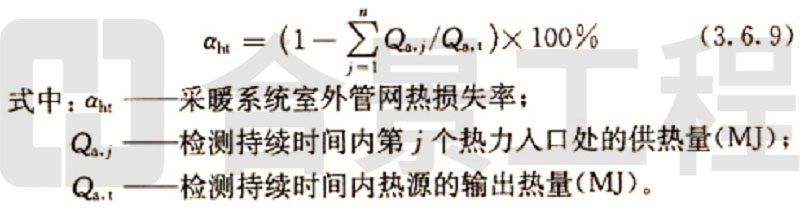

3采暖系统室外管网热损失率应按下式计算:

3. 6. 10锅炉运行效率检测应符合下列规定:

1锅炉运行效率可按下列步骤及方法进行检测:

(1)应在采暖系统正常运行120h后进行，检测持续时间不应少于24h;

(2)检测期间，采暖系统应处于正常运行工况，燃煤锅炉的日平均运行负荷率不应小于60%，燃油和燃气锅炉瞬时运行负荷率不应小于30%，锅炉日累计运行时数不应少于10h;

(3)燃煤采暖锅炉的耗煤量应按批计量;燃油和燃气采暖锅炉的耗油量和耗气量应连续累计计量;

(4)在检测持续时间内.煤样应用基低位发热值的化险批数应与采暖锅炉房进煤批次一致，且煤样的制备方法应符合现行国家标准《工业锅炉热工性能试验规程》GB /T10180的有关规定;燃油和燃气的低位发热值应根据油品种类和气源变化进行化验;

(5)采暖锅炉的输出热量应采用热计量装置连续累计计量。

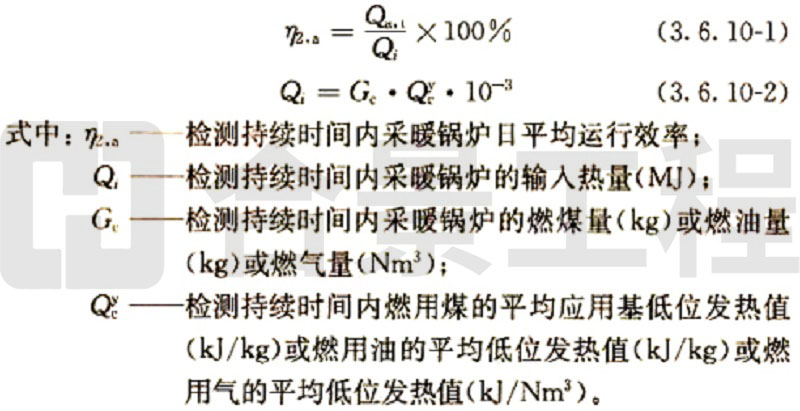

2检测持续时间内采暖锅炉日平均运行效率应按下列公式进行计算:

4采暖工程

4.1一般规定

4.1.1采暖工程检测前应具备下列条件:1检测方案应已批准，并进行方案交底;

2参与检测人员应掌握、熟悉检测内容和检测技术要求;

3检测项目施工应已完成，且经检查符合设计要求;

4检测设备齐备，水、电供应满足检测要求。

4. 1.2采暖工程检测应包括下列内容:

1水压试验应包括阀门水压试验、散热器水压试验、地板辐射供暖盘管水压试验、室内采暖管道水压试验、换热器水压试验和室外供热管网水压试验;

2冲洗试验应包括室内采暖系统冲洗试验，室外采暖管网冲洗试验;

3试运行和调试应包括水泵单机试运转，室内采暖系统试运行和调试，地板辐射供暖系统的试运行和调试，室外供热管网试运行和调试。

4.2水压试验

4.2.1阀门水压试验应符合下列规定:

1阀门水压试验应包括强度试验和严密性试验。

2阀门外观检查应无损伤，规格应符合设计要求，质量合格证明文件及性能检测报告应齐全、有效。

3阀门的强度试验压力应为公称压力的1.5倍;严密性试验压力应为公称压力的1.1倍，试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面应无渗漏,

4阀门试验应以水作为介质，温度应在5℃~40C之间。阀门持续试验时间应符合表4.2.1-1的规定。

5阀门强度试验可按下列步骤进行:

(1)把阀门放在试验台上，封堵好阀门两端，完全打开阀门启闭件;

(2)从另—端口引入压力，打开进水阀门，充满水后，及时排气;

(3)缓慢升至试验压力值，不得急剧升压;

(4)到达强度试验压力后(止回阀应从进口端加困)，在规定的时间内，检查阀门壳体是否发生破裂或产生变形，压力有无下降，壳体(包括填料阀体与阀盖连接处)是否有结构损伤;

(5)阀门水压试验后，擦净阀门水渍存放，并逐个记录阀门强度试验情况。

6阀门严密性试验可按下列步骤进行:

(1)阀门严密性试验应在强度试验合格的基础上进行;主要阀类的严密性试验方法应符合表4.2.1-2的要求;

(2)对于规定了介质流通方向的阀门，应按规定的流通方向加压(止回阀除外);在试验压力下，规定时间内检查阀门的密封性能;

(3)阀门严密性试验后，擦净阀门水渍存放，并逐个记录阀门严密性试验情况。

4.2.2散热器强度试验应符合下列规定:

1散热器外观检查应无损伤，规格应符合设计要求，质量合格证明文件及性能检测报告应齐全、有效

2水压试验水温应在5℃ ~40C之间，当设计无要求时试验压力应为工作压力的1.5倍，但不得小于0.6MPa，试验时间应为2min ~3min，压力不降且不渗漏3散热器强度试验可按下列步骤进行:

(1)将散热器轻放在试验台上，安装试验用临时丝堵和补芯、放气阀门、压力表和手动试压泵等试验部件;

(2)试压管道连接后.开启进水阀门向散热器内充水，同时打开放气阀，待水灌满后，关闭放气阀门;

(3)缓馒升压至散热器工作压力，检查无渗漏后再升压至规定的试验压力值，关闭进水阀门，稳压2min ~ 3min，观察散热器各接口是否有渗漏现象、压力表值是否下降;

(4)散热器水压试验后应及时排空腔内积水，并分别填写每组散热器试验情况。

4.2.3地面辐射供暖盘管水压试验应符合下列规定:

1水压试验之前，管道数设应符合设计要求，并对试压管道和管件采取安全有效的固定和保护措施;冬期进行水压述险时，还应采取可靠的防冻措施;水压试验应在盘管隐蔽前进行。

2试验压力应为工作压力的1.5倍并不得小于0. 6MPa，稳压1h内压力降不得大于0.05MPa且不渗不漏。

3地面辐射采暖盘管水压试验应按下列步骤进行:

(1)水压试验时，经分水器缓慢注水，同时应将管道内空气排尽;

(2)充满水后进行检查，观察无渗漏现象后再进行加压;

(3)缓慢升压，升压至工作压力，观察管道无渗漏现象后，再继续升压至试验压力，时间不宜少于15min;

(4)升压至试验压力后停止加压，稳压1h观察有无渗漏现象，记录压力下降数值;

(5)应按分集水器分别记录试验情况。

4.2.4室内采暖管道水压试验应符合下列规定:

1室内采暖管道水压试验应在管道安装完成，且经检查符合设计要求后进行。

2冬期进行水压试验时，应采取可靠的防冻措施，试压结束后应及时将水放尽，必要时应采用压缩空气或氧气将低点处存水吹尽。3水压试验水温应在5°℃~40℃之间，试验压力应符合设计要求，当设计未注明时，应符合下列规定:

(1)使用金属管道热水采暖系统，顶点试验压力应以系统顶点工作压力加O.1MPa，同时在系统顶点的试验压力不应小于O.3MPa;

(2)使用塑料管及复合管的热水采暖系统，顶点试验压力应以系统顶点工作压力加0.2MPa，同时在系统顶点的试验压力不应小于0.4MPa;

(3)隐蔽的局部管道，试验压力应为管道工作压力的1. 5倍;

(4)水压试验时应保证最低点试验压力不超过该处的设备和管道以及附件的最大承受压力;

(5)加压泵所处位置的试验压力，应为顶点的试验压力与试压泵所处的位置与顶点的标高差的静水压力之和。

4室内采暖管道水压试验应按下列步骤及方法进行:

(1)应开启试压管路全部阀门，关闭试验段与非试验段连接处i阀门;

(2)打开进水阀门向管道系统中注水，同时开启系统高点排气阀，将管道及采暖设备内的空气排尽，待水注满后，关闭排气阀和进水阀;

(3)使用加压泵向系统加压，宜分2~3次升至试验压力，升压过程中应对系统进行全面检查，无异常现象时继续加压;

(4)缓慢升压至工作压力后，检查各部位是否存在渗混现象，当无渗漏现象后再升压至试验压力，进行全面检查，当管道系统和设备检查结果符合要求后，降至工作压力，再作检查;

(5)水压试验结束后，打开排气阀和泄水阀，将水排至指定地方，并填写试验记录。

4.2.5热交换器水压试验应符合下列规定:

1热交换器的质量合格证明文件及性能检测报告应齐全、有效。

2热交换器的试验压力应为最大工作压力的1.5倍，且不应低于0.4MPa，水压试验水温应在5°℃~40C之间。3热交换器水压试验应按下列步骤及方法进行:

(1)开启进水阀门向热交换器内充水，同时打开放气阀排气，充满水后关闭进水阀门和排气阀门;

(2)缓慢升压至规定试验压力，10min内观察压力下降情况;

(3)试验结束后，开启排气阀和泄水阀门进行泄水，并记录试验情况。

4.2.6室外供热管道水压试验应符合下列规定:

1室外供热管道水压试验应在管道安装工作全部完成后进行。

⒉冬期进行水压试验时，应采取可靠的防冻措施，试压合格后应及时将水放尽。

3水压试验压力应为工作压力的1.5倍，且不应低于0. 6MPa，水压试验水温应在5℃~40°℃之间。4室外供热管网水压试验可按下列步骤及方法进行:

(1)将系统的阀门全部开启，同时开启各高点放气阀，关闭最低点泄水阀;

(2)向管道系统内充水，待管道中空气全部排净，放气阀不间断出水时，关闭放气阀和进水阀，全面检查管道是否存在漏水现象;

(3)管道无漏水现象后，使用加压泵对管道系统进行加压，加压宜分2~3次升至试验压力，加压过程中应检查系统管道是否存在渗漏、变形、破坏等现象;

(4)水压试验结柬后应及时将管道内水排净，并记录试验情况。

4.3冲洗与充水试验

4. 3.1室内采暖系统冲洗应符合下列规定:

1室内采暖系统冲洗应在水压试验合格后进行。

2系统冲洗应按管道的水流方向进行冲洗，系统冲洗水温应在5℃~40℃之间。

3冲洗压力不应低于采暖工作压力，且不应大于管道水压试脸压力，管道内冲洗流速不应低于介质工作流速，冲洗出水口流速不应小于1.5m / s且不宜大于2m / s,

4冲洗出水口处管道管径不应小于被冲洗管径的3/ 5。

5冲洗水排出时应具备排放条件。

6室内采暖系统冲洗可按下列步骤及方法进行:

(1)检查采暖系统各环路阀门，启闭应灵活、可靠;

(2)冲洗前应将系统滤网等附件全部卸下，待冲洗后复位;

(3)由待冲洗立支管的采暖入口向系统供水，关闭其他立支管控制阀门，启动增压水泵向系统加压，观察出水口水质水量情况;

(4)按顺序冲洗其他各干、立、支管，直至全系统管道冲洗完毕为止。

4.3.2室外管道冲洗应符合下列规定:1室外管道冲洗应在管道试压合格后进行;2冲洗要求应符合本规程第4.3.1条的规定;

3当条件具备时，可将供回水管道与换热站联网进行循环冲洗，循环中法时间宜为2O0min ~30min，打开除污器排污阂，反复灌水循环冲洗。直至从除污器排水口出的水与入口水相同为止。

4.4试运行与调试检测

4.4.1水泵单机试运行应按下列步骤及方法进行:

1水泵单机试运行应在测试水泵接地电阻、电机绝缘合格后进行;

2水泵带负荷试运行必须在水泵充水状态下运行，严禁无水进行水泵试运行;

3点动启动按钮检查水泵运行方向是否正确，有无异常振动、声响，确保无误后启动水泵运行;

4监测水泵启动电流和运行电流，待稳定后观察进、出水管段压力表显示值的波动范围值，满足设计要求后，逐渐打开水泵出水阀门，直至全部打开，系正常运行;

5检查填料压盖滴水情况，普通填料泄漏量不应大于60mL / h;机械密封的不应大于5mL / h;

6试运行结束后，使用接触式温度计对水泵轴承温度进行检测，将感温包紧贴轴承外壳处，记录轴承温度;7水泵单机试运行试验后记录试验结果。

4.4.2室内采暖系统调试和试运行应符合下列规定:

1室内采暖系统调试和试运行应在系统试压、冲洗合格后进行。

2热力入口的相应设备(水力平衡阀、压力表、温度计等)应安装齐全。

3调试应在热源不间断供热时进行，室内温度不应低于设计计算温度2°℃，且不应高于1℃。

4室内采暖系统试运行可按下列步骤及方法进行:

(1)开启系统的回水总阀门，关闭系统的供水阀门，同时开启系统最高点的排气阀门;

(2)外网热水经回水干管向系统注入，直至系统中空气排净充满热水;

(3)缓慢开启总供水阀门，使系统正常循环;

(4)巡查管道系统，对渗漏管道进行修理。

5室内采暖系统调试应按下列步骤及方法进行:

(1)室内采暖系统调试前应在系统正常运行24h后进行;

(2)通过调节各分支环路水力平衡阀以及立管和散热器支管阀门，使系统各环路流量不超过设计要求的10%;

(3)检查各分支环路室内温度是否符合设计要求，不应存在过冷、过热情况。

6记录采暖热力入口的供水压力、温度、流是，供、回水压差，平衡阀的锁定位置，室内温度以及膨胀水箱的水位与补水泵的连锁启动控制等。

4.4.3地面辐射供暖系统调试和试运行应符合下列规定:

1地面辐射供暖系统的调试和试运行应在系统冲洗完毕且混凝土填充层养护期满后，正式供暖运行前进行，并具备正常供暖条件;

2初始加球时，热水升温应平缓，供水温度应控制在比室外环境温度高10℃左右，且不应高于32C，连续运行48h后每隔24h升高约3C，直至达到设计供水温度;

3对每组分水器、集水器分支管逐路进行调节，室内温度不应低于设计计算温度2℃，且不应高于1℃;

4试运行和调试应按每组分集水器分别记录。

4.4.4室外管网调试和试运行应符合下列规定:

1室外供热管网调试和试运行应在水压试验、冲洗完成后进行。

2各环路流量不应超过设计流量的10%。

3调试时应做好保温、封闭工作，防止管道系统冻坏。

4室外管网试运行可按下列步骤及方法进行:

(1)关闭各建筑的供、回水阀门，打开循环管阀门，从回水总管处向供热管道注水，注水应经过处理软化，直至注满外管网，注水过程中应在换热热站内供水总管的最高点排出系统内空气;

(2)外管网注满水后，对系统水进行升温加热，同时开启循环水泵，使供水温度逐惭升高至设计温度;

(3)应对巡查中发现的问题及时处理和修理，修好后随即开启阀门。

5室外管网调试可按下列步骤及方法进行:

(1)调试首先应从最不利支环路开始，关小其他环路阀门，调整最不利环路水力平衡阀至设计流量，并用智能仪表监测该阀门的压降值;

(2)依次调节其他环路，按同样方法调整其他支环路水力平衡阀至设计流量，全部调试合格后，锁定各平衡阀开度，并做出标志;

(3)调试同时应对建筑物室内温度进行测试，室内温度应符合设计要求，当室内温度达不到设计要求时，应重新进行调试直至合格为止。

5通风与空调工程

5.1一般规定

5 .1.1通风与空调工程检测应具备下列条件︰

1检测方案已批准，并进行方案交底;

2参与检测人员掌握、熟悉检测内容和检测技术要求;3检测项目施工已完成，经检查应符合设计要求;4检测设备应齐备，水，电供应满足检测要求。

5.1.2通风与空调工程检测应包括下列内容︰

1严密性试验包括漏光检验、风管漏风量试验、现场组装式空气处理机组漏风量测试;

2水压试验包括阀门水压试验、风机盘管水压试验、供冷(热)管道水压试验;

3冲洗与充水试验;

4试运行与调试包括水泵单机试运行、风机单机试运行、风机盘管三速运行试验、冷却塔单机试运行、冷水机组单机试运行、供冷(热)水管道系统调试、风机风量及风压测试、风系统调试。

5.2严密性试验

5. 2.1风管漏光试验应符合下列规定:

1风管系统漏光检测时，可将移动光源置于风管内侧或外侧，其相对侧应为暗黑环境;

2检测光源应沿着被检测风管接口、接缝处作垂直或水平缓慢移动，检查人员在另一侧观察漏光情况，当有光线射出时应作好记录，并统计漏光点;

3系统风管的检测应以总管和主干管为主，宜采用分段检测。

5.2.2风管漏风量检测应符合下列规定:1风管漏风量检测条件应符合下列规定:

(1)风管漏风量检测应在风管分段连接完成或系统主干管安装完毕、漏光检测合格后进行;

(2)系统分段、面积测试应完成，试验管段分支管口及端口应密封;

(3)测试风管端面按仪器要求安装好连接软管;

(4)检测场地应有220V~380V电源。

风管漏风量可按下列步骤及方法进行检测:

(1)使用连接软管将漏风量测试仪的出风口与被测风管连接起来，并应确保严密不漏;

(2)使用测压软管连接被测风管和微压计(或U形压力计)的一侧，使用测压软管将微压计与漏风量测试装置流星测试管测玉口连接，或将微压计的双口与流垦测

试管的测压口连接;

(3)接通电源。启动风机，通过调整节流繇或变频闹速器，向被测试风管内注入风量，缓慢升压，使被汉测风管压力(微压计或U形压力计|示值控制在要求测法的压力点上，并基本保持稳定，记录漏风量测试仪进口流量测试管的压力或孔板流量测试管的压差;

(4)经计算得出测试风管的漏风量，记录测试数据，并根据测试风管的面积计算单位漏风量。

5.2.3现场组装式空气处理机组漏风率检测应符合下列规定;

1现场组装式空气处理机组漏风率检测应按照机组的使用进行分类，对于明显的漏风缝隙或漏风点应进行密封处理;

2.现场组装式空气处理机组漏风率检测应符合本规程第5.2.2条的规定。

5.3水压试验

5. 3.1 阀门水压试验应符合本规程第4.2.1条的规定。

5.3.2风机盘管水压试验压力应为工作压力的1.5倍，试验方法应符合本规程第4.2.2条的规定。

5. 3.3供冷(热)管道水压试验应符合下列规定:

1水压试验应在管道安装完成并经检查符合设计要求后进行。

2当冬期进行水压试验时，应采取可靠的防冻措施，试压结束后应及时将水放尽，必要时应采用压缩空气或氧气将低点处存水吹尽。3水压试验水温应在5°℃~40C之间，试验压力应符合设计要求，当设计未注明时，应符合下列规定:

(1)冷热水、冷却水系统的试脸压力，当工作压力不大于1.OMPa时，试脸压力应为1.5倍工作压力，且不应小于0.6Ma;当工作压力大于1.0OMPa时，试险压力应为工作压力加0.5MPa;

(2)耐压塑料管的强度试验压力应为1.5倍工作压力，严密性试验压力应为1.15倍的工作压力。

4供冷(热)管道水压试验步骤应符合本规程第4.2.4条的规定。

5.4冲洗与充水试验

5.4.1管道的冲洗应符合本规程第4. 3.1、4.3.2条的规定。

5.4.2冷凝水管道充水试验应符合下列规定:

1冷凝水管道充水试验应分层分段进行;

2应对冷凝水试验管段最低处进行封堵，由系统风机盘管托水盘向该管段内注水，水位应高于风机盘管托水盘最低点;

3灌满水后观察15min，应检查管道及接口有无渗漏，确认管道及接口无渗漏时，应从最低处泄水，同时检查各盘管托盘无存水为合格;

4充水试验合格后，应填写冲洗试验记录。

5.5试运行与调试检测

5.5.1水泵单机试运行应符合本规程第4.4.1条的规定。

5.5.2风机单机试运行应符合下列规定:

1风机单机试运行之前应检查风机叶轮旋转方向、运转平稳状态、有无异常振动与声响，其电机运行功率应符合设备技术文件的规定。

2风机运转平稳后应进行风机转速、风压、风量的测定，并应符合下列规定:

(1)风机转速测定宜使用接接钝式或光电式转速表，根据风机的传动类型选择孔定位置，传动风机可将测点设在风机传动轴的轴心处，并根据轴心孔的大小选择相应的转换头，将转速表调整到测定状态后把接触头正对轴心孔，拧紧转换头并观察转速显示器显示数值的稳定性，读取数值并记录;

(2)风机风压、风量的检测方法应符合本规程第3.2.3条的规定。

5.5.3风机盘管温控与调速运行试验应在风机正常运转的状态下进行，调整变速或温控开关的档位或状态，风机运行动作状态应与试验要求运行状态对应.

5.5.4冷却塔试运行应符合下列规定:

1冷却塔试运行前管道水压试验及冲洗应合格，冷却塔集水盘应清理干净，自动补水阀应动作灵活;

2点动启动风机，检查冷却塔风机的转向及稳定性符合要求后，正式启动冷却塔风机和冷却水泵，系统循环试运行不应少于2h，运行中无异常情况出现，冷却塔本体应稳固、无异常振动和声响，其噪声应符合设计要求和产品性能指标;

3试运行过程中应检查测试冷却塔飘水率及噪声，并应分时段检测进出水温度的变化情况，对比设计要求及设备性能，冷却塔试运行工作结束后，应清洗集水盘。

5.5.5冷水机组单机试运行应符合下列规定:

1 冷水机组单机试运行前准备工作应包括下列内容:

(1)检查安全保护继电器的整定值，控制系统动作应灵敏、正常;

(2)检查油箱的油面高度;

(3)开启系统中相应的阀门;

(4)设备冷却水系统应开通、运行稳定，冷冻水系统应满足运行要求;

(5)向蒸发器供载冷剂液体应通畅;

(6)将能量调节装置调到最小负荷位置或打开旁通阀。

2 冷水机组单机启动运行可按下列步骤及方法进行:

(1)启动压缩机，检查油压，待压缩机转速稳定后，其油压应符合有关设备技术文件的规定;

(2)容积式压缩机启动时应缓慢开启吸气截止阀和节流阀;

(3)安全保护继电器的动作应灵敏;

(4)根据现场情况和设备技术文件的规定，确定在最小负荷下所需运转的时间，并作好记录。

3 冷水机组单机试运行检查记录应包括下列内容:

(1)油箱油面高度和各部位供油情况;

(2)润滑油的压力和温度;

(3)吸排气的压力和温度;

(4)进排水温度和冷却水供应情况;

(5)运动部件有无异常声响，各连接部位有无松动、漏气、漏油、漏水等现象;

(6)电动机的电流、电压和温升;

(7)能量调节装置动作是否灵敏，浮球阀及其他液位计工作是否稳定;

(8)机组的噪声和振动。

5.5.6水系统试运行与调试应符合下列规定:

1调试运行前，水管道试压及管道系统的冲洗应全部合格，制冷设备、通风与空调设备单机试运行应合格。

2水系统试运行与调试可按下列步骤及方法进行:

(1)关闭水系统所有控制阀门，风机盘管及空调机组的旁通阀门应关闭严密;

(2)检查风机盘管上的放气阀是否完好，并把放气阀的I顶针拧紧，检查膨胀水箱的补水阀门是否关闭严密;

(3)向系统内注入软化水，主干管及立管注满水后，对系统进行检查，确保无渗漏后对支路系统进行注水，待支路系统注满水，检查无渗漏后，进行风机盘管的注水、放气、查漏工作;

(4)启动空调水系统循环水泵，进行系统循环，通过调整阀门的开启度调整水系统、分支管路的流量，运行时间不应少于8h，当北方冬季天气进行调试时，宜进行热水循环;

(5)水系统调试时，在水泵运行稳定后应检查系统的平衡性。

3水系统调试结果应符合下列规定:

(1)空凋冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10% ;

(2)系统平衡调整后，各空调机组的水流量应符合设计要求，允许偏差为15%;

(3)多台冷却塔并联运行时，各冷却塔的进、出水量应达到均衡—致。

5.5.7风机风量及风压检测应符合本规程第3.2.3条的规定。

5.5.8风系统风量调试应符合下列规定:

1系统各支管风量调试应符合下列规定:

(1)系统各支管风量调试应在风机单机试运行调试合格后进行;

(2)从系统的最不利环路开始，使其支路风星与设计风星近似相等，利用各支路风阀依次进行风星调节，每调节一次风阀需要重新进行一次风量测试，直至系统各支路风量与设计风量基本—致;

(3)风量调整达到设计要求后，在风阀上用油漆注上标记，并将风阀固定。

2空调系统新风、回风量调试应符合下列规定:

(1)在确定空调系统送风量符合设计要求的基础上，按照设计要求计算新风量和回风量数;

(2)根据系统特点及管路布置情况，可选取在回风管段或回风、新风管段共同确定测试断面进行回风量和新风量测试;

(3)根据测试数据的大小调整新风阀、回风阀的开度使之符合设计要求，以达到风量平衡。

3总风量实际测试值与设计值的偏差不应大于10%，各风口的实际测试值与设计值的偏差不应大于15%。

6洁净工程

6.1一般规定

6. 1.1洁净工程检测可分为常规检测和综合性能检测。

6.1.2洁净工程常规检测应符合本规程第5章的规定。

6.1.3洁净工程综合性能检测包括下列主要内容:

1洁净室风量、风速、洁净度、压差的检测;

2高效过滤器检漏;

3洁净室温湿度、噪声检测;

4生物洁净室微生物的检测;

5精密操作的洁净室微振检测;

6电子工业洁净室围护结构表面导静电性的检测;

7洁净室气流检测;

8非单向流洁净室自净能力检测;

9围护结构严密性检测;

10围护结构渗漏检测;

11洁净室内甲醛、氨、臭氧、二氧化碳浓度的检测;

12洁净室分子态污染物和表面污染物的检测。

6.1.4洁净室试运行和调试应在空态或静态条件下进行，需要时也可与建设方(用户)协商确定检测状态。试运行和调试时，冷(热)源系统运转应正常，试运行时间不应少于8h,

6.1.5综合性育金验应在系统连续稳定运行12h以上进行。

6.1.6洁净室风星、风速、洁净度、压差、温湿度、噪声的检测应符合第3章的规定，对于有恒温恒湿项目的检测应符合本规程第7章的规定。

6.1.7洁净室内甲醛、氨、臭氧、二氧化碳浓度的检测，应符合国家室内空气质量相关标准的规定，对于洁净室分子态污染物和表面污染物的检则，应将合现行国家标佳《诘净室旅工及验收规范》GB 50591的规定。

6.2高效过滤器扫描检漏

6.2.1高效过滤器扫描检漏应符合下列规定:

1对送、排(回风高效空气过滤器的现场检漏，应采用扫描去，采用光度计或粒子计数器在过滤器与安装框架接触面、过滤器边框与滚纸接舶触面以及其全部凌芯出风面上进行。过烤器上游用于现场扫描检漏检测的气溶胶可为液态，也可为固态。

2被检过滤器的风量宜在设计风量的80%~120%之间。

3当高效过滤器上游大气尘浓度低于400O粒/L，且过滤器上游系统上可设置检漏气溶胶注入点时，可采用光度计法进行检漏。

4粒子计数器法可适用于所有等级的洁净场所过滤器检漏，适用过滤器最大穿透率可低至0.000005%或更低。

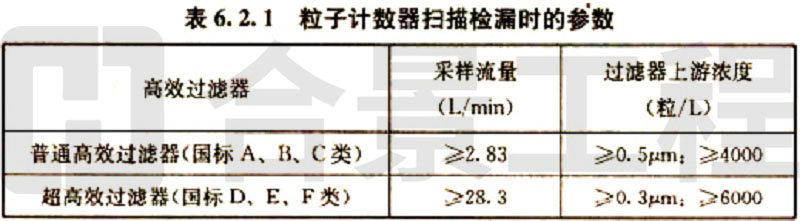

5采用光度计扫描检漏时，高效过滤器上游气溶胶浓度宜在20mg / m ~8mg / m'，不得低于10mg / m';采用险子计数器扫描检漏时，高效过滤器上游浓度及采样流星应符合表6.2.1的规定。当上游浓度达不到规定要求时，应采用适当措施增加上游浓度。

6.2.2高效过滤器扫描检漏应按下列方法进行:

1检漏时将采样口放在距离被检过滤器表面2cm ~ 3cm处，宜以1. 5cm / s(2.83L /min)或2cm / s(28.3L / min)的速度移动，对被检过滤器进行扫描,

2当上游浓度较大时可提高扫描速度。

3采用光度计扫描检漏时，过滤器局部透过率不应超过0.01%;采用粒子计数器扫描检漏时，粒子计数器显示值为检测结果。

6.3生物洁净室微生物检测

6. 3.1生物洁净室微生物检测应符合下列规定:

1生物洁净室微生物检测宜采用沉降菌法和浮游菌法。

2.微生物的静态或空态检测前，应对各类表面进行擦拭消毒，但不应对室内空气进行熏蒸、喷洒等消毒;动态检测禁止对表面和空气进行消毒。

3采样点的位置应协商确定，宜布置在有代表性的地点和气流扰动极小的地点，在乱流洁净室内培养皿不应布置在送风口正下方，当无特殊要求时，可在洁净区内均匀布置,

6. 3.2生物洁净室微生物的检测应按下列步骤及方法进行:

1检测之前，应确保培养皿、采祥器等检测X设备没有受到亏染。测试人员必须穿着无菌服，戴口罩，头、手均不应裸露，裤管应塞在袜套内。应制定和记录检测计划，包括采样位置、数量、顺序等，所有培养皿均在底部编号，记录各采样位置相对应的培养皿编号。

2采用沉降法测试时。放置培养皿时宜从内向外依次布置，将带盖的培养皿放置在适当位置，拿开盖子，搭在皿边上，并使培养基完全暴露，过程中避免跨越已经暴露的培养皿。经过沉降后，宜从外向内依次收皿，将盖子盖好后倒置，收起培养皿。为防止脱水，最长沉降时间不宜超过1h.

3采用浮游菌测试时，应开动真空泵，排除残余消毒剂后，再放入培养皿或培养基条，置采样口于采样点后，开启采样器、真空泵，设定采样时间，进行采样

4收皿后应及时放入培养箱培养，在培养箱外时间不宜超过2h。当无专业标准规定时，对于检N细菌总数，培养温度应采用35℃~37℃，培养时间应为24h~4Sh，对于检]真菌，培养温度应采用27C~29℃，培养时间宜为3d，对培养后的皿进行菌落计数时，应采用5倍~10倍放大镜查看，当有2个或更多的菌落重叠时，可分辨时应以2个或多个菌落计数。

6.4洁净室微振检测

6.4.1洁净室微振检测应符合下列规定:

1室内微振的检测应采用能满足检测精度要求的振动分析仪;

2测点应选在室中心地面和有必要测定振动位置的地面上，FFU以及各壁板表面的中心处。

6.4.2洁净室微振检测应按下列步骤及方法进行:

1应分别测出室内全部净化空调设备正常运转和停止运转两种情况下纵轴、横轴和垂直轴三个方向的振幅值;

2.微振测k宜分阶段进行，首先应进行本底环境振动现试，再进行建筑结构振动测试，对于精密设备仪器应首先进行安装地点的环境振动测试，再进行精密设备仪器的微振测试

6.5围护结构表面导静电性检测

6. 5.1风淋室地面、墙面和工作台面等表面导静电性能应采用符合精度要求的高阻计检测。

6.5.2围护结构表面导静电性检测应在测试表面上选定代表区域的两点，用导线把高阻计和圆柱形铜电极连接起来进行测星。6.6洁净室气流检测

6.6.1洁净室气流检测应符合下列规定:

1不应用气流动态数值模拟(CFD)的分析结果代替洁净室气流检测;

2气流检则包括气流型、气流流向、流线平行性等，可采用丝线注或示踪剂法(发闳等)等，逐点观察和记录气流流向，并可用量角器测量气流角度，也可采用照相机或摄像机等图像处理技术进行记录，采用热球式风,速仪或超声三维风速仪等测量各点气流速度;

3采用丝线法时可采用尼龙单丝线、薄膜带等轻质材料，放置在测试杆的末端，或装在气流中细丝格栅上，直接观察出气流的方向和因干扰引起的波动;

4采用示踪价法时，可采用去离子(O水，用国态二氧化瓒干冰)或超声波雪化器等生成直径为0.5um ~50um的水雾，采用四氯化钛(TCL)等“酸雾”作示踪剂时，应确保不致对洁净室、室内设备以及操作人员产生危害。

6.6.2洁净室气流检测应按下列步骤及方法进行:

1气流流型检风时，对于垂直单向流洁净室可选择洁净室纵、横剖面各一个，以及距地面高度0.8m、1.5m的水平面各一个;水平单向流洁净室可选择纵剖面和工作区高度水平面各一个，以及距送、回风墙面0. 5im和房间中心处等3个横剖面。所有面上的测点间距均应为0.2m~1.m。对于乱流洁净室，应选择通过代表性送风口中心的队、横的面和工作区高度的水平面各1个，剖面上的测点间距应为0.2m~0. 5m，水平面上的测点间距应为0.5m~1.0m。两个风口之间的中线上应设置测点;

2气流流向检测时，应在被测区域内前后之间设置多个测点;

3流线平行性检测时，应在每台过滤器下设置测点。

6.7非单向流洁净室自净能力检测

6.7.1非单向流洁净室自净能力检测应符合下列规定:

1非单向流洁净室自净能力检测宜适用于ISO6级和ISO7级洁净室，对于更低级别的洁净室不宜检测;

2自净能力检测可采用计算自净时间和实测自净时间比对的方法，具体检测方法应符合现行国家标准《洁净室施工及验收规范》GB 50591的规定;3宜采用100:1自净时间检测法进行检测，同时采用大气尘或人工尘源，采用粒子计数器测试。

6.7.2非单向流洁净室自净能力检测应按下列步骤及方法进行:

1将室内浓度升高到10倍的洁净室级别上限浓度，采用尘埃粒子计数器对室内洁净度进行间隔1min的连续检测，记录达到级别上限浓度所需要的时间;

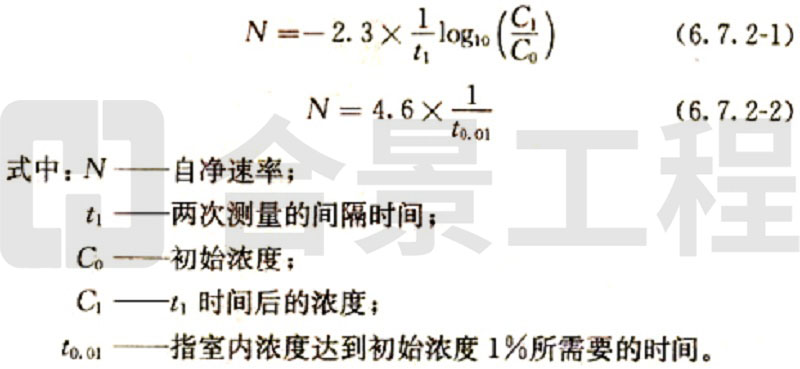

2自净速率、100: 1自净时间应按下列公式计算:

6.8围护结构严密性检测

6.8.1围护结构严密性检测应符合下列规定:

1围护结构严密性检测宜使用目测法、压力衰减法和恒压法;

2压力衰减法和恒压法的压力设定值，应根据工程实际情况与建设方协商确定，净化工程且不应超过围护结构的承受能力;3测试过程中室内温度应保持稳定。

6.8.2围护结构严密性检测应按下列步骤及方法进行:

1当采用目测法时，应采用发烟管等示踪指示剂，在有压洁净室的待测位置进行气流示踪检查，观察有无明显的渗漏气流;

2当采用压力衰减法时，被测洁净室内到达某一设定压力后，应观察室内压力随时间的衰减情况，记录压力衰减到一半时所用的时间;

3当采用面玉法时，被测洁净室内到达某一设定压力后，应通过补气或抽气使室内压差维持稳定，采用流量计读取漏泄量，每分钟读数一次，取平均值，测试不宜超过5min,6.9围护结构防渗漏检测

6.9.1围护结构防渗漏检测应符合下列规定:

1围护结构防渗漏测试宜采用粒子计数器和光度计;

2应检查围护结构的连接处、各种缝隙、工艺管道穿墙处，测试点的数目和位置宜协商确定。

6. 9.2围护结构防渗漏检测应按下列步骤及方法进行:

1应在洁净室内，距被测部位5cm处，以5cm/s的速度进行扫描，检查渗漏情况。

2当采用粒子计数器时，应首先测量洁净室外部紧邻围护结构或入口处的粒子浓度，该浓度不应小于洁净室内浓度的10倍，且不应低于3.5×10°粒/m3,当浓度小于该值时，应采用人工尘提高浓度。对于打开的入口的防渗漏检测，宜采用示踪法检测入口处的气流流向。

3当采用光度计时，宜在洁净室围护结构外侧发人工尘，其浓度应超过光度计在D.1%设置时的满星程，对于打开的入口的防渗漏检则，应采用光度计测量门内厦M0. 3m~ 1.Om处的微粒浓度。

7恒温恒湿工程

7.1一般规定

7. 1.1恒温恒湿工程的通风空调系统检测应符合本规程第5章的规定。

7.1.2在对恒温恒湿工程进行检测之前，其空调系统应连续正常运行不少于24h.

7.1.3在对恒温恒湿工程进行检测时，应对空调系统的送、回风空气的温湿度和风量进行检测并符合要求。

7.1.4-对于有噪声或者振动控制要求的恒温恒湿工程，应符合本规程第7.4节和第7.5节进行噪声和振动检测的规定。

7.2室内温度检测

7.2.1恒温恒湿房间的温度检测仪器宜采用具有自动记录功能的温度记录仪，也可采用其他类似的温度采集系统，检测时应根据温度波动范围选择高一级精度的仪器。

7.2.2检测的时间间隔宜为30s ~60s，并应连续检测24h ~48h.

7.2.3室内温度测点布置应符合下列规定:

1送回风口处应布置测点。

2恒温恒湿工作区具有代表性的地点应布置测点。

3测点应布置在距外培表面大于0.5m、离地0. 8m的同一高度上;也可根据恒温恒湿区的大小，分别布置在离地不同高度的几个平面上，测点数应符合表7.2.3的规定,

7.3室内湿度检测

7.3.1恒温恒湿房间的湿度检测仪器宜采用具有自动记录功能的湿度记录仪，也可采用其他的湿度采集系统，检测时应根据湿度波动范围选择高一级精度的仪群

7.3.2检测的时间间隔宜为30s ~60s，并应连续检测24h ~48h。

7.3.3室内湿度测点布置应符合下列规定:

1送回风口处应布置测点。

2恒温恒湿工作区具有代表性的地点应布置测点。

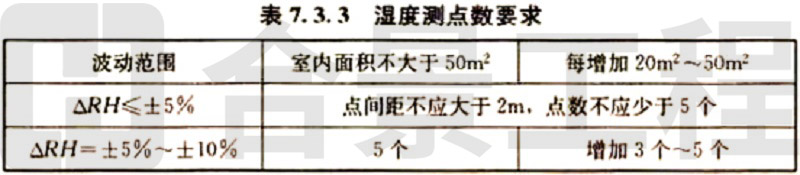

3测点应布置在距外墙表面大于O. 5m、离地0.8m的同一高度上;也可根据恒温恒湿区的大小，分别布置在离地不同高度的几个平面上，测点数应符合表7.3.3的规定。

7.4室内噪声检测

7.4.1恒温恒湿房间内的噪声检测宜采用带倍频程分析的声级计。

7.4.2测点布置可按室内面积均分或按照工艺特定要求进行。当按室内面积均分时，可每50m-设一点，测点应位于其中心，距地面1.1m~1.5m高度处7.5室内振动检测

7.5.1当空调机组邻近恒温恒湿房间且工艺设备有振动要求时，恒温恒湿房间内的振动检测应采用振动仪测定。

7. 5.2测点应按工艺特定要求进行布置。
