微电子无尘车间平面布置设计方案参考

发布时间:2024-09-12
已有 1100 家企业看过

       在微电子行业,合理的平面布置设计不仅能确保生产环境的洁净度、安全性以及生产效率。本文合景净化工程公司详细探讨微电子无尘车间建设平面布置的各项要求。




一、总体布局原则

       平面布置应顺应微电子产品的生产流程,确保人流、物流的路线短捷,设备布置紧凑,同时符合消防安全、卫生等相关规定。

       无尘车间应合理划分为洁净区、准洁净区和辅助区。洁净区需保持高度清洁,准洁净区允许一定程度的污染,辅助区则用于设备维修和人员休息。

       根据不同洁净度等级和生产工艺要求,合理设置各区域的压差,防止交叉污染。

二、具体设计要求

       微电子无尘车间通常采用环氧地坪或防静电地板,这些材料具有防滑、易清洁、耐磨、耐腐蚀等特点,同时应具备良好的保温性能。对于有清洗排水功能的车间,地面需设计一定坡度(如1.0%~1.5%),并配备完善的排水系统。



       墙壁常采用夹芯彩钢板或防火彩钢板构建,内侧墙壁从地面起贴白色瓷砖至一定高度,其余部分用白色涂料覆涂缝隙,确保无死角。天花板则可采用高分子复合材料扣板或铝制天花板,要求不吸水、表面光滑、防火、防潮、耐腐蚀。墙壁与地面、墙壁与天花板的交界面应为漫弯形,避免积尘。

       无尘车间可采用彩钢板制成的单向弹簧门,要求不易变形,密封性能好。通常采用铝合金窗,窗台高于地面1m以上,并设有防护装置以防止外部污染进入。

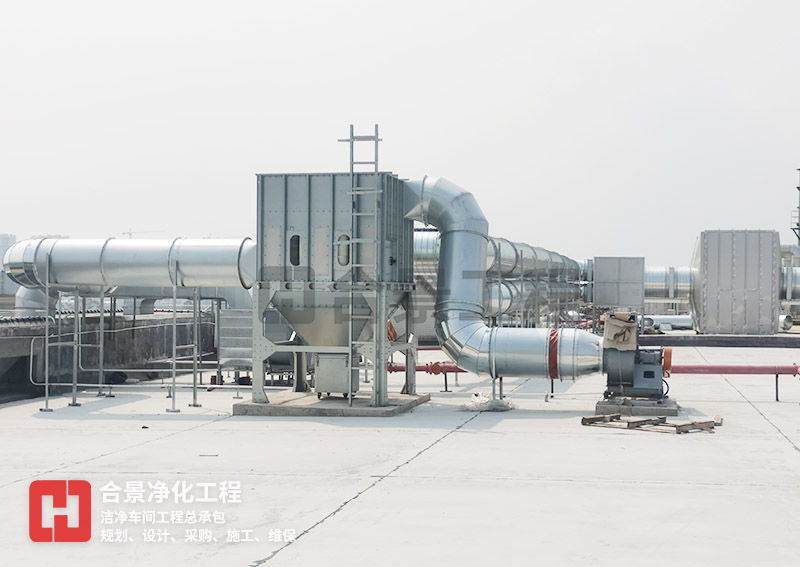

       冷却车间和内包装车间应采用机械管道进风,管道内设空气过滤器;排风口设在远离风口处,并增设防护罩。其他功能车间可采用自然进风。送风口和回风口的位置应合理设置,确保室内气流均匀、稳定,避免死角和短路现象。

       采用高效节能的LED灯具,减少能耗和热量产生。各生产车间应全面照明,部分区域(如拆包间、混料间等)需加装防护灯罩以防止灯具破碎导致的污染。



       设置明显标识的紧急出口,确保人员安全疏散。配备灭火器、烟雾报警器等消防设备,并定期进行维护保养。对于易产生静电或腐蚀性气体的区域,应采取相应的安全防护措施。

三、其他注意事项

       无尘车间内设备摆放应考虑操作方便性、维修空间和人员流动等因素,保持适当的距离以避免相互干扰。

       应建立严格的清洁和维护制度,定期对无尘车间进行清洁和消毒处理。

       在设计时应考虑未来生产需求的变化和技术的升级更新,预留一定的空间和接口以便未来的扩展和改造。
