半导体洁净室建设地面施工工艺规范

       半导体洁净室地面系统需满足严格的物理化学性能指标。根据SEMI标准及《电子工业洁净厂房设计规范》，地面系统应具备以下特性：平整度误差≤2mm/2m，耐磨转数≥2000转，抗压强度≥80MPa，系统电阻控制在1×10^6~1×10^9Ω。同时需满足防静电、耐化学品腐蚀、抗热冲击等特殊要求。

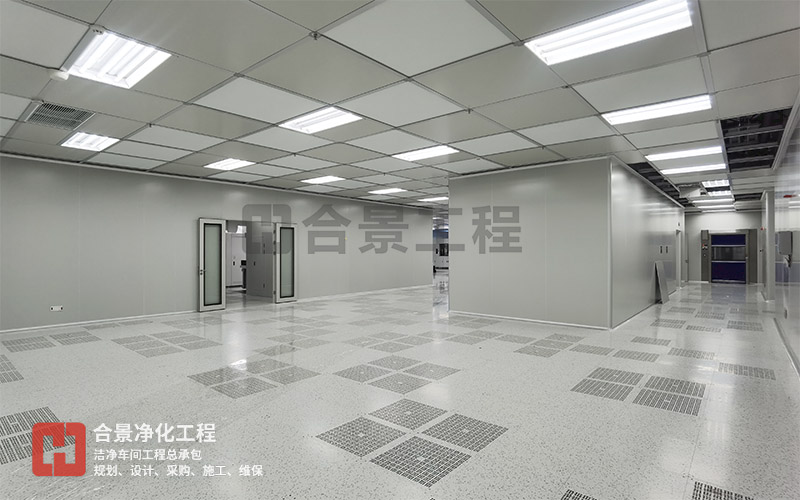

一、地面结构体系

1.基层处理要求

       混凝土基层强度等级不低于C30，厚度≥150mm。基层含水率需控制在4%以下，表面平整度偏差≤3mm/2m。施工前需进行基层打磨处理，确保表面无油污、无空鼓，并涂刷专用界面剂增强粘结力。

2.防静电接地系统

       采用0.05mm×50mm紫铜箔铺设接地网络，网格间距不大于6m×6m。铜箔交叉点采用焊接连接，接地电阻值≤1Ω。接地端子需与建筑接地主干线可靠连接，形成完整的静电泄放通道。

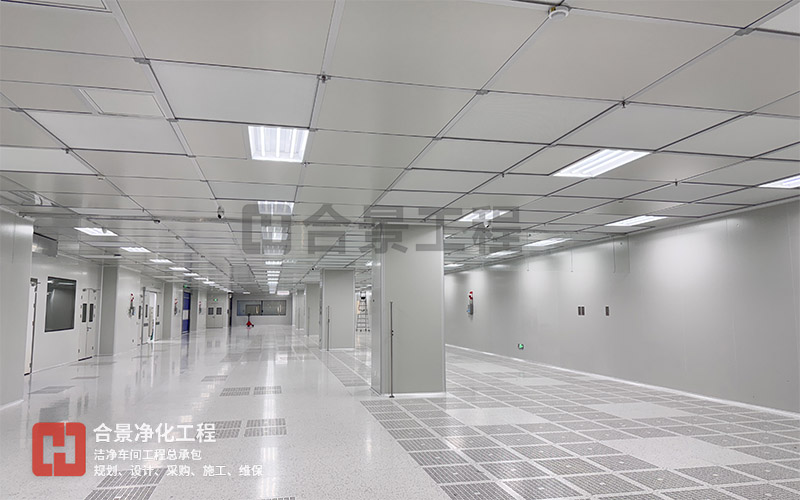

二、面层材料选择

1.环氧树脂自流平

       选用无溶剂型环氧树脂材料，体积电阻率控制在10^6~10^8Ω·cm。面层厚度≥2.0mm，施工时一次成型，确保无接缝、无气泡。材料需通过UL94-HB阻燃认证，耐酸碱性能达到72小时无变化。

2.聚氨酯砂浆地面

       适用于温差变化较大区域，弹性模量≥5000MPa。采用4mm厚自流平施工工艺，抗冲击性能≥15J，耐温范围-40℃~120℃。表面摩擦系数0.6~0.8，满足防滑要求。

三、特殊区域处理

1.设备基础区域

       高精度设备基础采用独立地基，与主体结构设置20mm隔离缝。地面承载力需根据设备要求专项设计，通常不低于10kN/m2。振动敏感区域需设置减振沟，振幅控制在2μm以内。

2.管线穿越部位

       管线穿地面处需设置不锈钢护套，并进行密封处理。采用弹性密封胶填充缝隙，确保气密性。大型管线周围设置加强钢筋，防止地面开裂。

四、施工工艺控制

1.环境条件要求

       施工环境温度需控制在15℃~30℃，相对湿度45%~65%。基层温度应高于露点温度3℃以上，施工现场保持正压，洁净度不低于ISO 8级。

2.施工工序管理

       严格执行基层处理→导电层铺设→中涂施工→面层施工的工序。每道工序完成后需进行质量检验，重点检查平整度、电阻值和粘结强度。施工间隔时间需严格按材料特性控制。

五、检测与验收

1.性能检测项目

       表面电阻：按2m×2m网格布点检测

       平整度：采用2m靠尺配合塞尺测量

       粘结强度：拉拔试验值≥2.5MPa

       耐腐蚀性：标准试剂浸泡试验

2.验收标准

       所有检测点合格率需达到95%以上，地面无开裂、起泡、脱层等缺陷。防静电性能测试需在环境温度23±2℃，相对湿度50±5%的标准条件下进行。

       半导体洁净室地面日常维护需使用专用清洁剂，避免使用强酸强碱化学品。每月进行一次表面电阻检测，每季度检查接地系统连接可靠性。重型设备移动需铺设防护垫层，防止地面损伤。建立维护档案，记录各项检测数据。

       半导体洁净室通过严格遵循设计标准、精选材料、规范施工和科学维护，可确保地面系统长期稳定运行。建议建立全生命周期管理制度，定期进行系统评估，及时实施预防性维护，为半导体制造提供可靠的基础环境保障。
