半导体洁净室建设动态检测要点：确保芯片制造的完美环境

       半导体制造是当今科技工业的皇冠，而洁净室则是这项精密工艺的基石。在洁净室建设完成后，进行系统、全面的动态检测是确保其性能完全符合设计规格和国际标准的关键环节。动态检测是在洁净室处于“模拟运行”或“实际运行”状态下进行的测试，其核心在于验证在有人员操作、设备运转、物料流动的干扰下，洁净环境依然稳定可靠。本文合景净化工程公司将详细阐述半导体洁净室动态检测的核心要点。

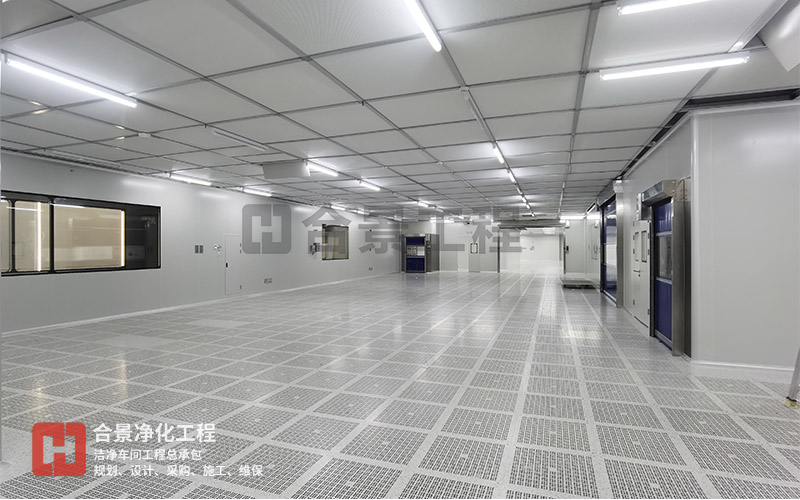

一、 检测前的准备工作

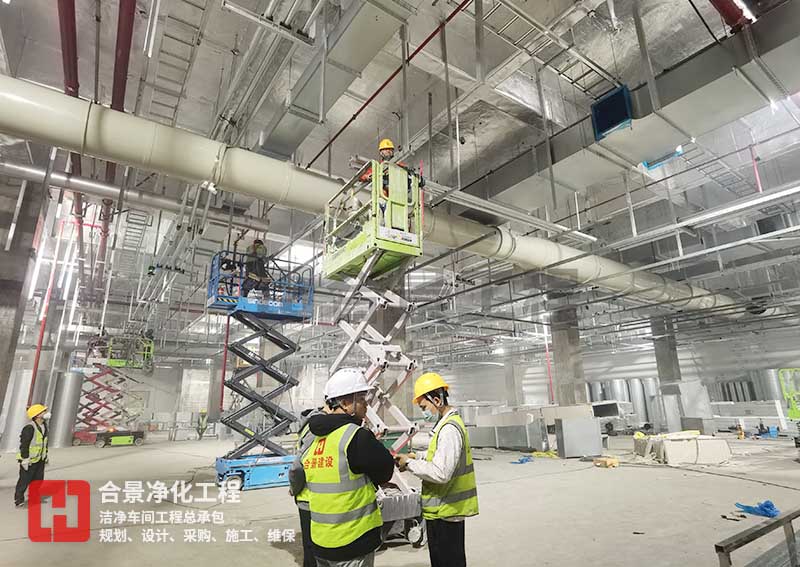

       在开始动态检测前，必须完成以下步骤：确保所有暖通空调系统、洁净室围护结构、公用设施均已安装完毕并通过静态测试。

       1.“按状态”测试：洁净室应处于最严苛的模拟生产状态，即：所有生产设备均已就位并开启。工艺化学品供应系统准备就绪。设定数量的操作人员身着完整洁净服在室内模拟操作。物料搬运流程模拟进行。

       2.环境稳定：HVAC系统应已连续运行至少24小时，确保温湿度和洁净度达到稳定状态。

       3.检测仪器校准：所有用于检测的仪器(粒子计数器、风量仪、压差计等)必须经过权威机构校准并在有效期内。

二、 核心动态检测要点

       动态检测是一个多维度、系统性的验证过程，主要包括以下核心内容：

       1. 空气洁净度测试：使用离散粒子计数器在预先确定的采样点进行采样。采样点应覆盖关键工艺区域、设备周边以及人员活动频繁的区域。采样管长度需符合规范，以减少粒子损失。测试应在“最坏情况”下进行。不仅要看单点数据，更要分析整个区域数据的均匀性和稳定性。

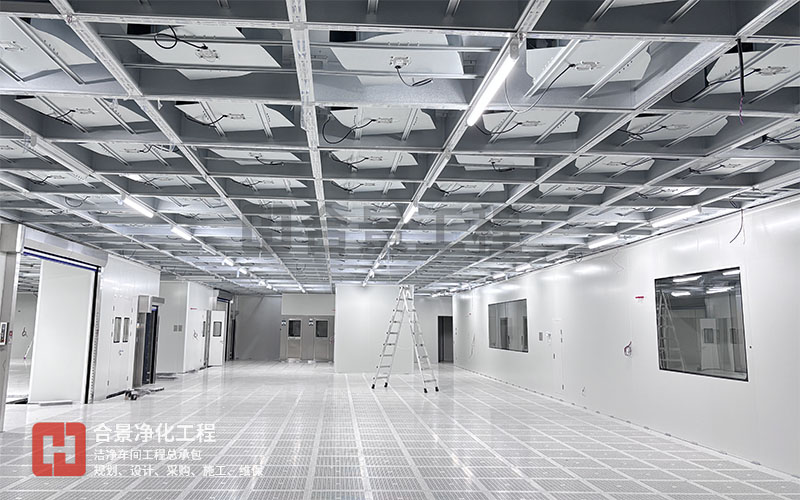

       2. 气流测试：使用风量罩测量高效送风口的送风量，确保总送风量和换气次数符合设计值。在关键区域使用烟雾笔或干冰发生器生成可视烟雾，观察并录像记录气流方向。理想状态应是烟雾能平稳、快速地流向回风口，无涡流或停滞区，并能有效隔离污染源。在室内释放气溶胶模拟污染，然后测量洁净度恢复到标准水平所需的时间。此测试直接验证洁净室抗干扰和自净能力。

       3. 压差测试：动态测试中，需要模拟门的开启和关闭，观察压差的变化和恢复能力。压差应在门关闭后迅速恢复到设定值。

       4. 温湿度测试：使用高精度温湿度数据记录仪，在工艺设备区域、回风口等多点进行长时间连续监测(通常至少24小时)。分析全天候的数据，观察其波动情况，确保在设备发热量变化、人员活动、室外天气变化等干扰下，控制系统仍能保持稳定。

       5. 悬浮分子污染(AMC)测试：使用专门的采样装置采集空气样本，送至实验室使用气相色谱-质谱联用仪等设备进行分析。此测试通常针对特定工艺的风险进行评估，是先进半导体制造中不可或缺的环节。

       6. 静电测试：使用静电电位计测量各表面的静电衰减速率。确保所有防静电(ESD)措施在动态环境下有效。

三、 检测报告与后续行动

       所有测试数据都应被详细记录，并生成一份正式的动态检测报告。报告应包括：测试条件描述;使用的仪器及其校准信息;详细的测试步骤;所有原始数据和结果分析;与设计规格和标准要求的符合性结论;任何不合格项的记录及整改建议。
